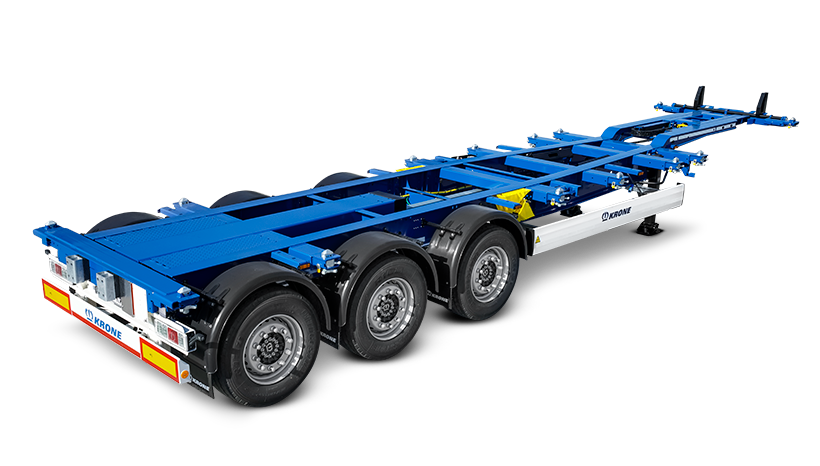

UNIVERSAL CONTAINERCHASSIS MIT FRONT- UND HECKAUSSCHUB FÜR 45' CONTAINER, TYP SDC 27 ELTU5 PLUS

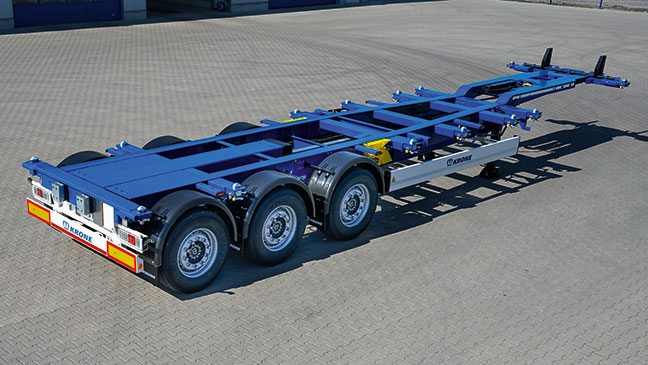

Universalchassis mit Front- und Heckausschub.

Mit dem Box Liner SDC 27 eLTU5 Plus lassen sich Container in den Größen 1 x 40‘ (mit Tunnel), 1 x 45‘ mit Tunnel, 2 x 20‘, 1 x 20‘ mittig (bis 30 to.) sowie 1 x 30‘ Container heckbündig transportieren. Eine Option für 40‘/45‘ Container ohne Tunnel ist verfügbar.

Die Vorteile auf einen Blick

  • Einfach zu bedienender Heckausschub.
  • Leichtgängiger Frontausschub.
  • Tränenblechplattform zwischen den Hauptträgern.
  • Intuitiv bedienbare Frontverriegelungen am Frontausschub.
  • Unterfahrschutz ausklappbar.

Merkmale

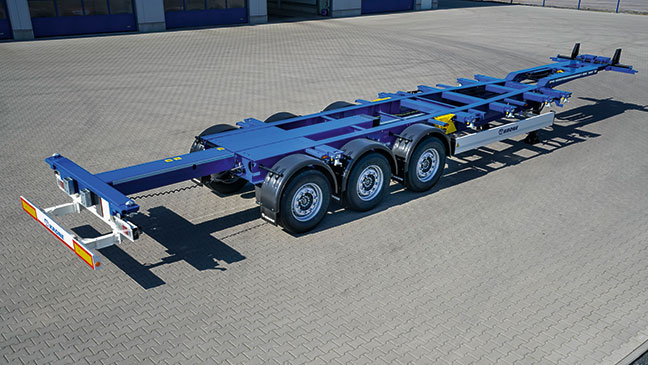

Positon 45' mit ausgeschobenem Heck
Positon 45' mit ausgeschobenem Heck

Das gekröpfte Chassis nimmt Container bis zu einer Länge von 45‘ auf. Mit dem Box Liner SDC 27 eLTU5 Plus lassen sich Container in den Größen 1 x 40‘ (mit Tunnel), 1 x 45‘ mit Tunnel, 2 x 20‘, 1 x 20‘ mittig (bis 30 to.) sowie 1 x 30‘ Container heckbündig transportieren. Eine Option für 40‘/45‘ Container ohne Tunnel ist verfügbar.

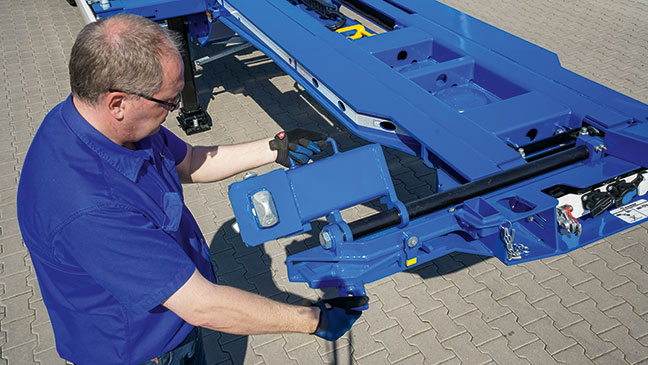

Einfache Frontausschubbedienung
Einfache Frontausschubbedienung

Über eine Zentralverriegelung ist der Frontausschub des Box Liner eLTU5 Plus einfach zu bedienen. Auch hier ist eine federentlastete Rollenlagerung montiert.

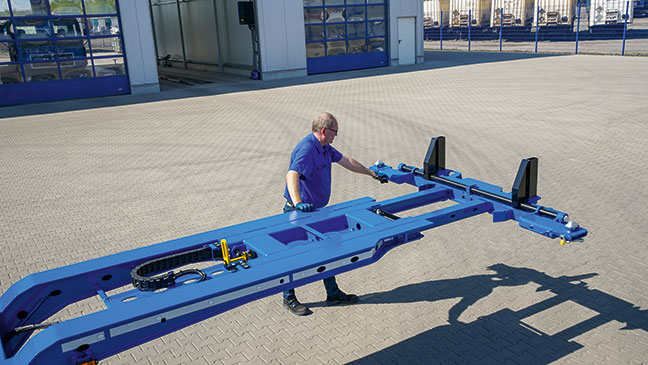

Variable Frontverriegelung
Variable Frontverriegelung

Die vordere Containerverriegelung beim Box Liner eLTU5 Plus ist für Container mit und ohne Tunnel sowie gerade oder schräge Ecken einstellbar.

Klappbare Auflagen
Klappbare Auflagen

Für Container ohne Tunnel sind klappbare Containerauflagen vorgesehen.

Pneumatischer Heckausschub
Pneumatischer Heckausschub

Auf Knopfdruck lässt sich der Heckausschub pneumatisch ein- und ausschieben.

Durchdachter Heckausschub
Durchdachter Heckausschub

Tellerfedern dienen zur Entlastung beim Verschiebevorgang des ausschiebbaren Hecks, das beim Ein- und Ausfahren leichtgängig über Rollen gleitet.

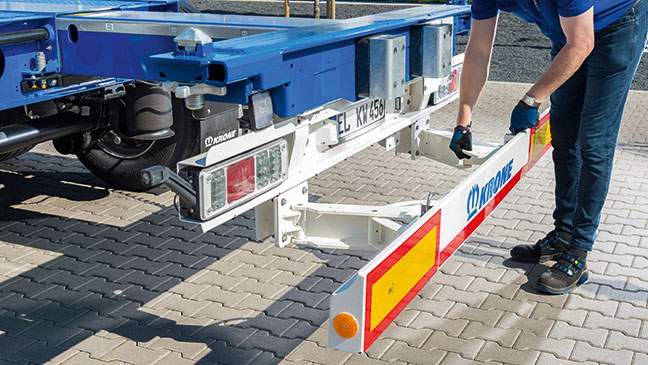

Ausklappbarer Unterfahrschutz
Ausklappbarer Unterfahrschutz

Der ausklappbare Unterfahrschutz gewährleistet den Transport von 45‘ Containern und wird manuell betätigt.

Technische Daten

Typ: SDC 27 eLTU5 Plus
Sattellast: 14.000 kg
Achslast: 27.000 kg
zul. Gesamtgewicht: 41.000 kg
Eigengewicht: ca. 5.440 kg
Nutzlast: ca. 35.560 kg (technisch möglich)
Radabstand: 1.410 / 1.310 mm
Bauhöhe vorne: 130 mm
Aufsattelhöhe: 1.100 mm (unbeladen)
Länge Königszapfen bis Fahrzeughinterkante: 12.000 mm
- (45'-Kurztunnel): 12.760 mm
- (45'-Langtunnel): 12.000 mm
Abmessungen und Gewichte in Standardausführung Downloads
